Control inalámbrico de iluminación en grandes instalaciones
El control de iluminación en espacios amplios como naves industriales, fincas, galpones o almacenes suele implicar instalaciones complejas, cableado extenso y altos costes de mantenimiento. Para solucionar esto, en CTM Electrónica desarrollamos un sistema inalámbrico que permite gestionar el encendido y apagado de luces a distancia, sin necesidad de modificar la instalación eléctrica existente.
Gracias a esta tecnología, es posible automatizar y centralizar el control de la iluminación desde un único punto, mejorando la eficiencia energética, reduciendo costes y aumentando la seguridad operativa.
¿Cómo funciona?
En el cuadro central se instala un equipo modelo ID8_100 o ID8_500, dependiendo de la distancia a cubrir. Estos dispositivos cuentan con 8 entradas digitales (contacto seco), cada una configurada para emitir una señal cuando se detecta un cambio de estado. La señal es enviada a un dispositivo receptor OD2 ubicado en cada torre.
Cada torre tiene un equipo OD2 con una dirección única, lo que permite que cada llave del cuadro central controle una torre específica. Al activar una llave, el ID8 envía la señal correspondiente y el OD2 activa su relé de salida, que a su vez acciona un contactor o arranque de potencia para encender o apagar las luces.
Comunicación segura y bidireccional
El sistema es bidireccional, lo que garantiza una operación confiable. Por cada comando enviado, el OD2 responde con una confirmación al cuadro central. Si no se recibe respuesta, el sistema reintenta la transmisión. Tras varios intentos fallidos, se activa una alerta de fallo de comunicación. Además, el sistema realiza sincronizaciones periódicas para mantener actualizada la comunicación entre dispositivos.
Instalación y escalabilidad
Desde CTM Electrónica no solo proveemos los equipos, sino que también ofrecemos el armado completo del sistema, listo para instalar, según las necesidades específicas del cliente.
Este ejemplo corresponde a un sistema con 4 torres, pero es ampliable hasta 255 puntos remotos. Además, la tecnología utilizada permite una cobertura de hasta 15 km de distancia, ideal para predios de gran extensión.

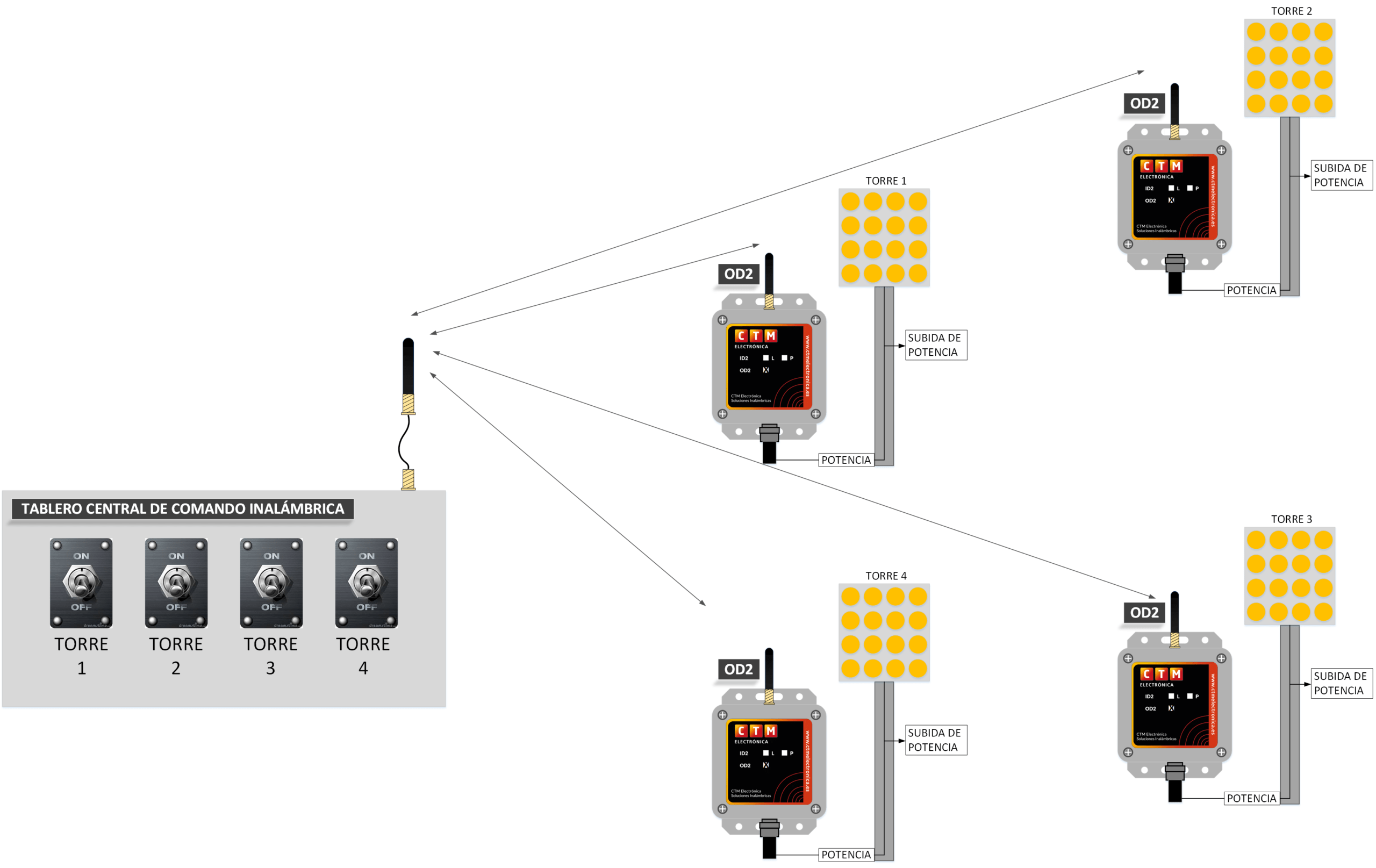

Topología del Sistema

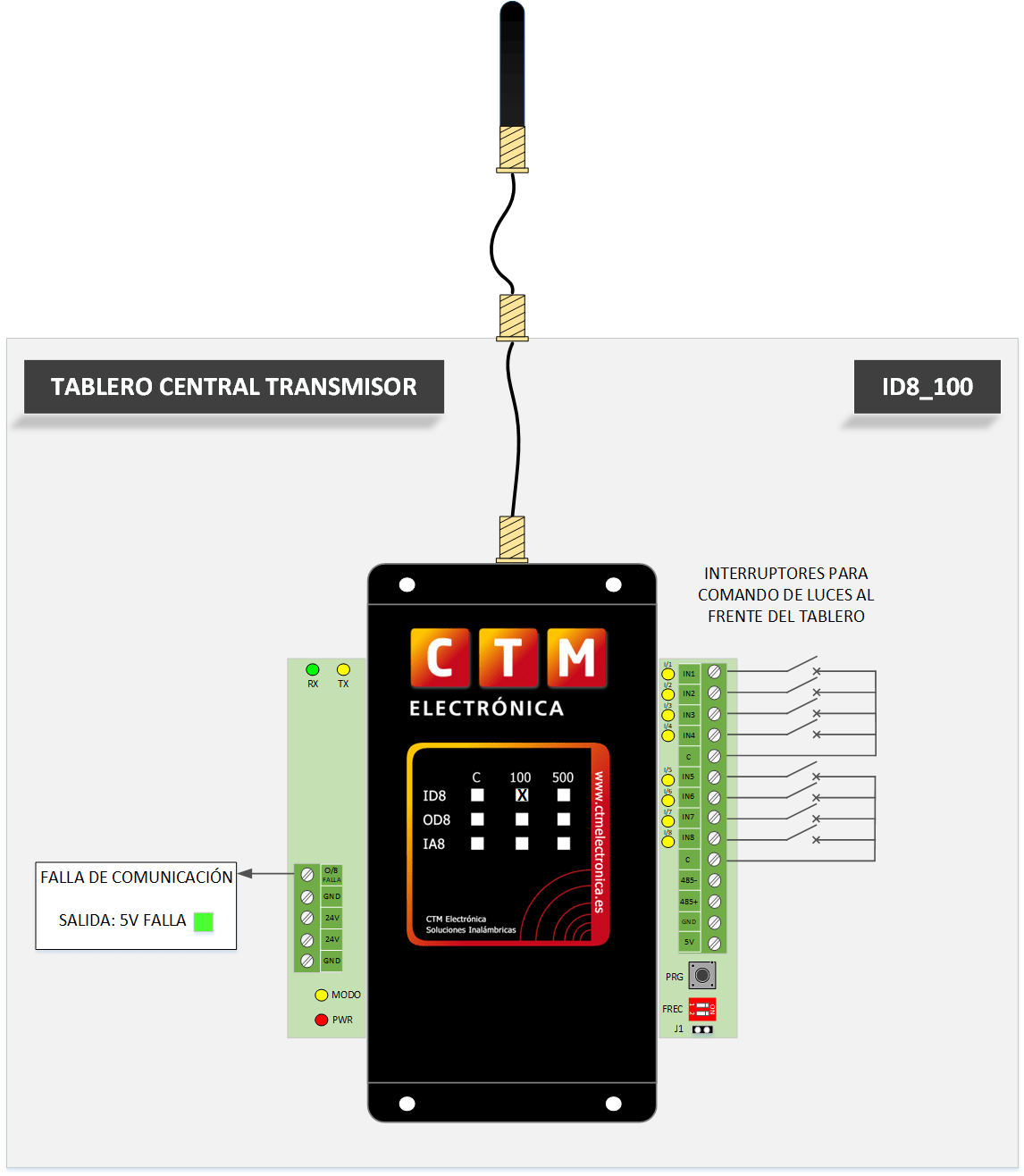

Conexiones Cuadro Central
Sistema avanzado: Cuadro Central Inteligente (TCI-500)
Para proyectos más complejos o en aquellos donde la cantidad de llaves en el tablero resulta inoperante, CTM Electrónica ofrece el Cuadro Central Inteligente (TCI-500), una solución avanzada que expande significativamente las capacidades del sistema.
El TCI-500 incluye las siguientes características destacadas:
- Pantalla táctil a color de 7 pulgadas para un control intuitivo y fácil de usar.
- Reloj en tiempo real para una gestión precisa y programada.
- Configuración de escenarios automáticos, permitiendo que el sistema ajuste las luces según fecha, hora y condiciones específicas.
- Memoria para resguardar eventos, asegurando el registro de todas las acciones realizadas.
- Operación con diferentes niveles de acceso, garantizando seguridad y control personalizado.
- Conexión a internet para permitir la gestión remota a través de dispositivos como celular, tablet o PC.
Este tablero está diseñado para optimizar la operación y ofrecer mayor flexibilidad y control en instalaciones de gran escala.
