Sistema inalámbrico para enviar el peso de una báscula a un ordenador o indicador
¿Necesitas enviar el peso de una báscula o balanza industrial directamente a un ordenador o pantalla remota sin cables? Nuestra solución inalámbrica está diseñada para aplicaciones profesionales donde la precisión, la fiabilidad y la movilidad son clave. Ideal para entornos industriales, logísticos, agrícolas o de control de procesos.
Comunicación Inalámbrica para Sistemas de Pesaje
En CTM Electrónica desarrollamos soluciones que eliminan las limitaciones del cableado tradicional. Para ello, diseñamos Radiomódems que convierten señales RS232 o RS485 a radiofrecuencia (RF) y viceversa, permitiendo la transmisión de datos desde cualquier dispositivo que utilice estas interfaces estándar.
Para la conexión con la PC, ofrecemos un Radiomódem con interfaz USB, que crea un puerto COM virtual compatible con cualquier software de gestión existente, sin necesidad de modificaciones o desarrollos adicionales.
De esta manera, la arquitectura típica del sistema queda conformada por:
Radiomódems RS232/RS485 a RF conectados al cabezal e indicadores.
Radiomódem USB a RF conectado a la computadora, actuando como receptor y transmisor.
Tecnología LoRa para Alcance y Confiabilidad
Nuestra solución utiliza modulación LoRa, una tecnología de largo alcance y alta penetración que permite:
Comunicación punto a punto o multipunto, ideal para sistemas con múltiples cabezales o dispositivos.
Alcances de hasta 3 km en condiciones óptimas, sin necesidad de repetidores.
Comunicación directa entre el cabezal y la PC, o bien a través de una red donde la PC interroga secuencialmente a varios cabezales utilizando un único Radiomódem.
Esta tecnología inalámbrica no solo simplifica la instalación y reduce costos de mantenimiento, sino que también garantiza una comunicación robusta y estable en entornos industriales exigentes.

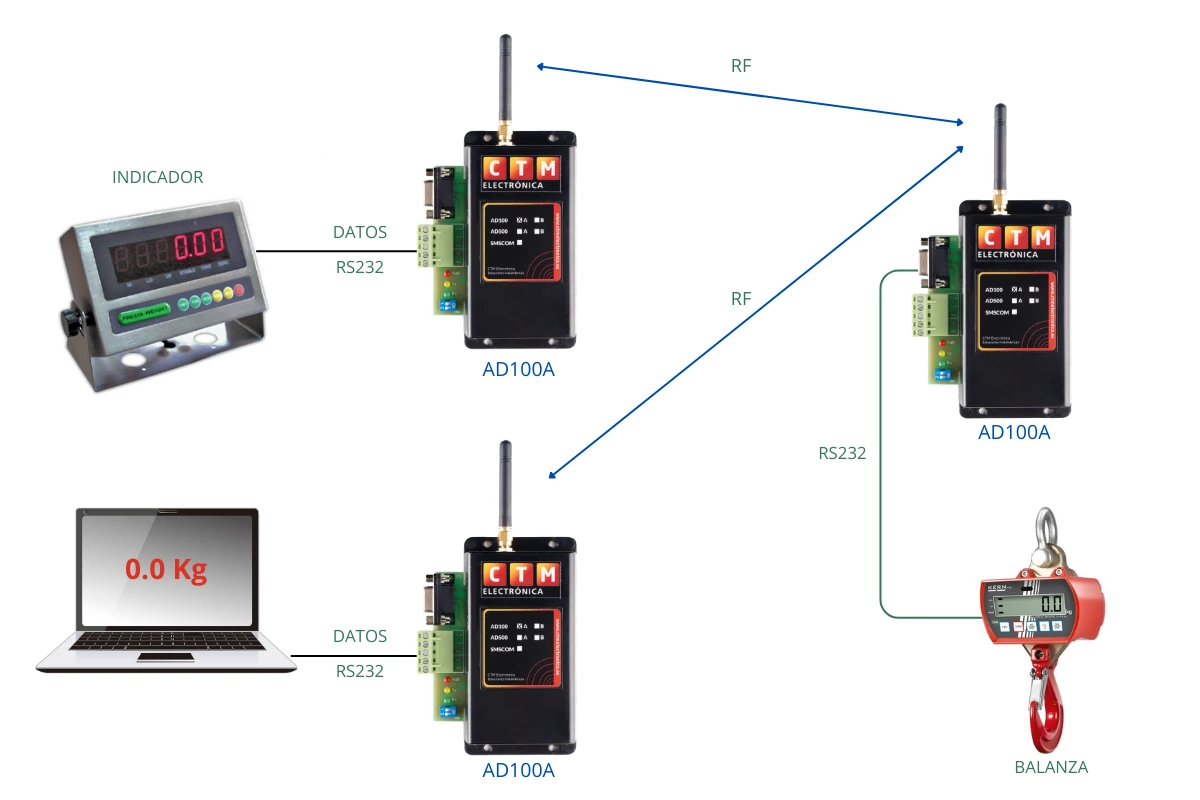

Topología del Sistema
RADIOMODEMS RS232/485: (AD100AEE)
Este equipo se conecta a la balanza o a la placa central a través del puerto RS232. Para ello, se vinculan el pin TX (transmisión) del Radiomódem con el RX (recepción) del cabezal, y viceversa, además de unificar las señales de tierra común (GND).
De esta forma, cuando el cabezal transmite datos, la señal es recibida por el Radiomódem, que la convierte automáticamente en una señal de radiofrecuencia. Esta señal es enviada de manera transparente y en tiempo real al Radiomódem conectado a la PC, garantizando una comunicación inalámbrica confiable y sin necesidad de adaptar el protocolo de comunicación original.
RADIOMODEMS USB: (AD100U)
El Radiomódem se conecta directamente al puerto USB de la PC, desde donde toma la alimentación necesaria para su funcionamiento. Al recibir una señal de radio, envía los datos de forma completamente transparente al puerto COM virtual, permitiendo que cualquier software de gestión de pesaje interprete la información como si proviniera de un puerto serie convencional. Esto asegura una integración fluida sin necesidad de modificaciones en el sistema existente.
Nota para fabricantes de balanzas:
Si usted diseña o fabrica la electrónica de sus propias balanzas y desea incorporar una interfaz inalámbrica de fábrica, lo invitamos a contactarnos. En CTM Electrónica ofrecemos soluciones personalizadas para integrar nuestros Radiomódems directamente en sus sistemas.
