Alerta automática de falta de agua en bebederos para animales
El agua es un recurso esencial para la salud animal, no solo por su función fisiológica, sino también por su papel en la regulación de la temperatura corporal. Por ello, es fundamental asegurar que los animales dispongan de agua en cantidad y calidad adecuadas en todo momento.
En muchos casos, los bebederos están ubicados a gran distancia del casco principal del establecimiento, lo que dificulta verificar manualmente si el nivel de agua es el correcto. Esto implica desplazamientos constantes, generando pérdidas de tiempo, recursos y dinero.
Con nuestras soluciones de monitoreo inalámbrico, podrá supervisar el nivel de agua en tiempo real y desde cualquier ubicación, optimizando la gestión y garantizando el bienestar animal sin necesidad de visitas frecuentes al campo.
Solución inalámbrica para el monitoreo de niveles de agua en el campo
En CTM Electrónica ofrecemos una solución inalámbrica especialmente diseñada para informar al productor rural sobre el estado actual del nivel de agua en bebederos o tanques. El sistema no solo permite monitorear en tiempo real, sino que también emite alarmas automáticas en caso de que el nivel baje a valores críticos, asegurando una respuesta rápida y evitando riesgos para la producción.
Gracias a la tecnología de nuestros equipos, es posible establecer comunicaciones de hasta 15 km sin necesidad de repetidores, lo que lo convierte en una solución ideal para campos extensos o zonas de difícil acceso.
Mediante la combinación de dispositivos como el ID-2L, AD100BEE y OD-8, es posible implementar un sistema completo, confiable y eficiente.
Características clave del sistema:
- Alimentación a batería: El transmisor puede funcionar con batería, una necesidad fundamental en zonas rurales donde no hay acceso a la red eléctrica.
- Reporte periódico automático: El sistema puede configurarse para enviar señales a intervalos definidos, asegurando que el enlace esté activo y operativo en todo momento.
Los equipos desarrollados por CTM Electrónica cumplen con todos estos requerimientos, brindando una solución robusta, práctica y de fácil implementación, ideal para monitoreo en ambientes rurales.
Propuesta Técnica para la Implementación de la Solución
Imaginemos que disponemos de dos bebederos en una instalación y queremos centralizar la información sobre el nivel de agua de ambos en un panel situado en la vivienda o en la zona central de la finca.

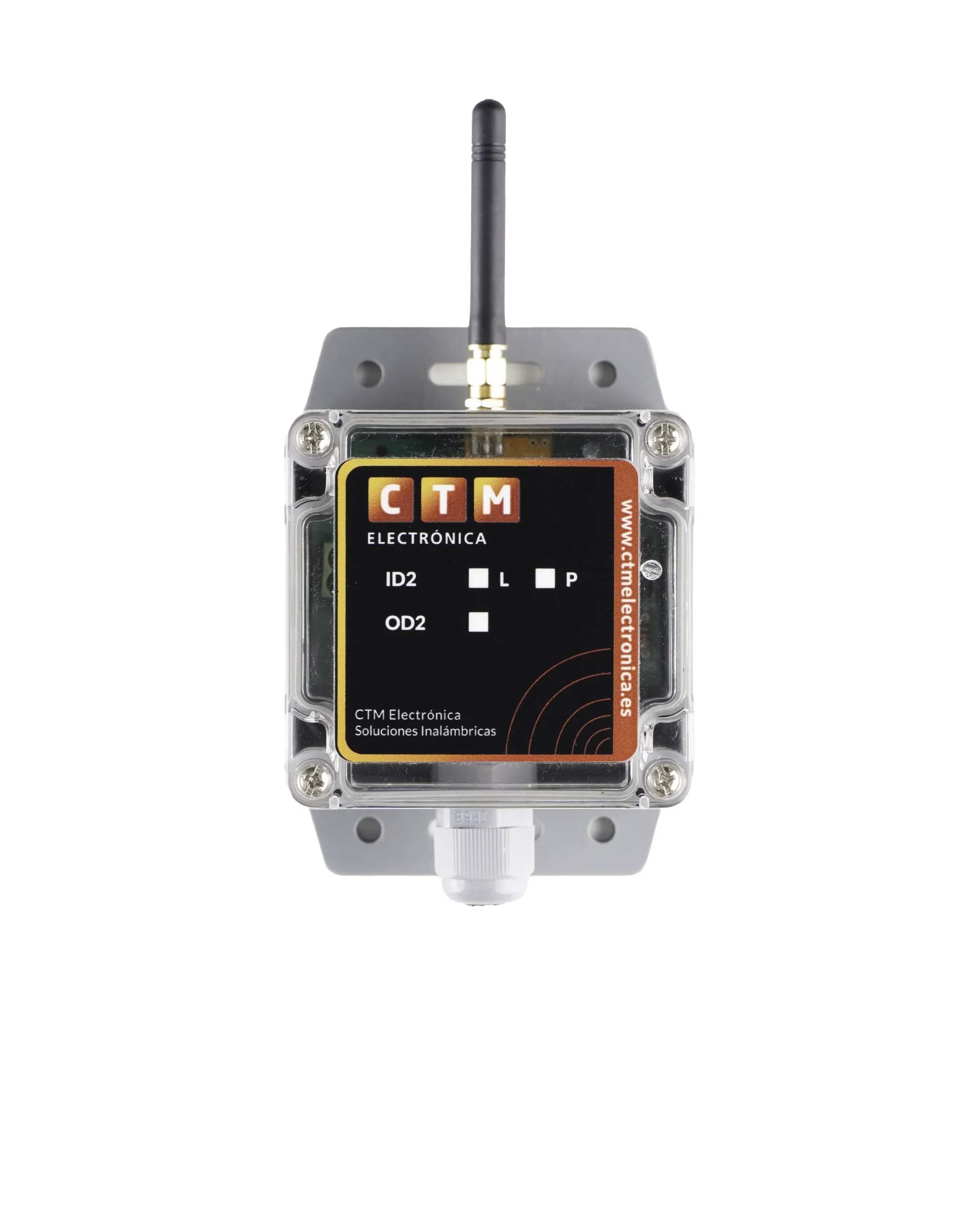

Para esta solución, se utilizan equipos ID-2L, que cuentan con dos entradas digitales y un bajo consumo energético. Cada transmisor se conecta a un flotante de alarma, ajustado al nivel crítico de agua del bebedero. Además, se recomienda instalar un flotante piloto que se active a intervalos regulares, generando una señal periódica que se enviará al tablero central.
Funcionamiento:
- El flotante de alarma no enviará señal de alerta mientras el nivel de agua esté por encima del nivel crítico.
- En cuanto el nivel baje y el flotante de alarma descienda de ese nivel predefinido, el sistema enviará una señal de alarma al tablero central, indicando que el nivel de agua ha llegado a un valor crítico.
Alimentación:
Los transmisores se alimentan con una batería de litio, complementada por un pequeño panel solar, cuyo tamaño es ligeramente superior al de un teléfono celular. Esto asegura una fuente de energía autónoma y confiable, ideal para ubicaciones remotas o fuera de la red eléctrica.
Cuadro Receptor
El cuadro receptor está formado por el equipo OD8_100, que cuenta con 8 salidas digitales a las que se conectan indicadores LED y una sirena. Esta sirena se activa automáticamente cuando cualquiera de los flotantes de alarma se active, alertando sobre un posible problema en los niveles de agua.
Para cada transmisor, se incluyen dos indicadores:
Indicador del flotante piloto: Este indicador se actualiza periódicamente, mostrando el estado del flotante piloto que envía señales a intervalos definidos.
Indicador del flotante de alarma: Además de encender el LED correspondiente al bebedero que presenta una falla, este indicador activa una alarma sonora local, alertando de inmediato sobre una situación crítica.
Topología del Sistema

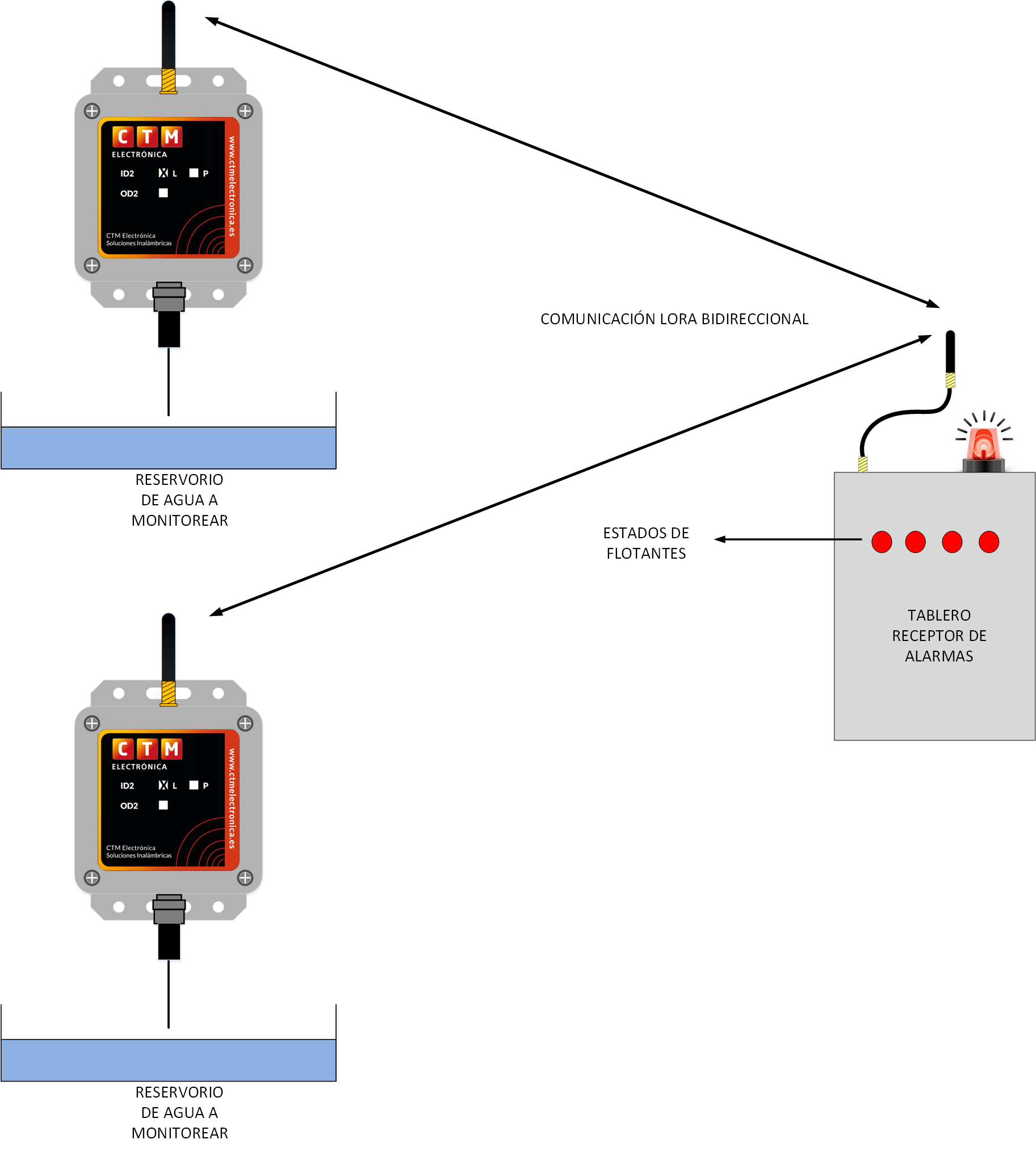

A continuación, se presenta el diagrama del sistema ID-2L, donde se puede observar la disposición de los elementos y la topología de comunicación del sistema.
Conexiones de los Transmisores
Los transmisores están compuestos por los siguientes elementos:
1 equipo ID2L
1 panel solar de 5V, 1W

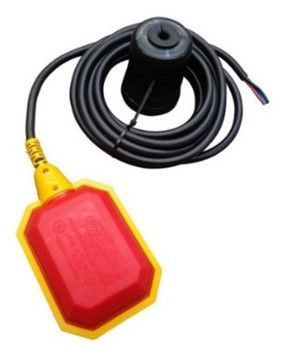

2 flotantes

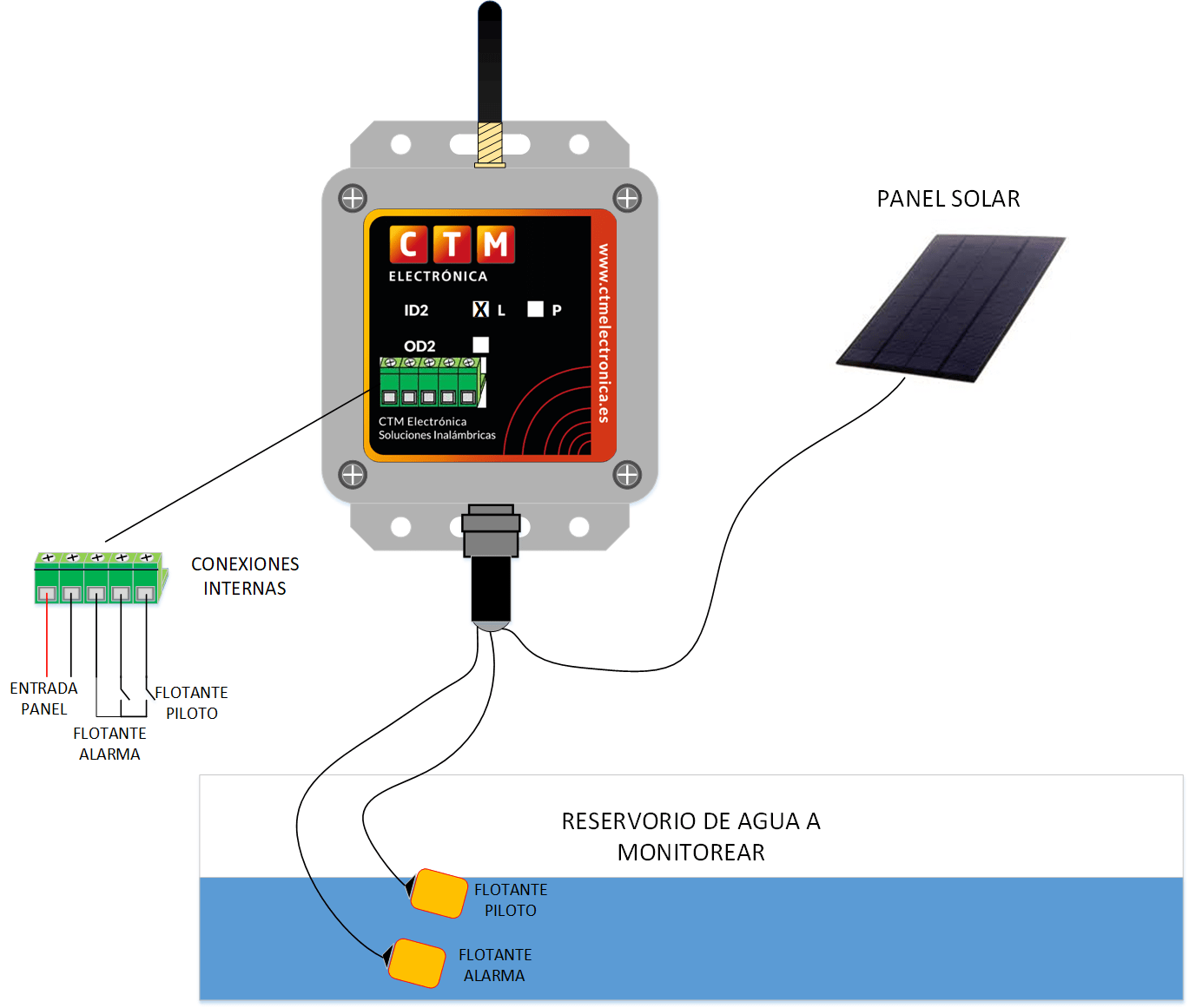

La conexión de estos componentes se realiza de la siguiente manera:

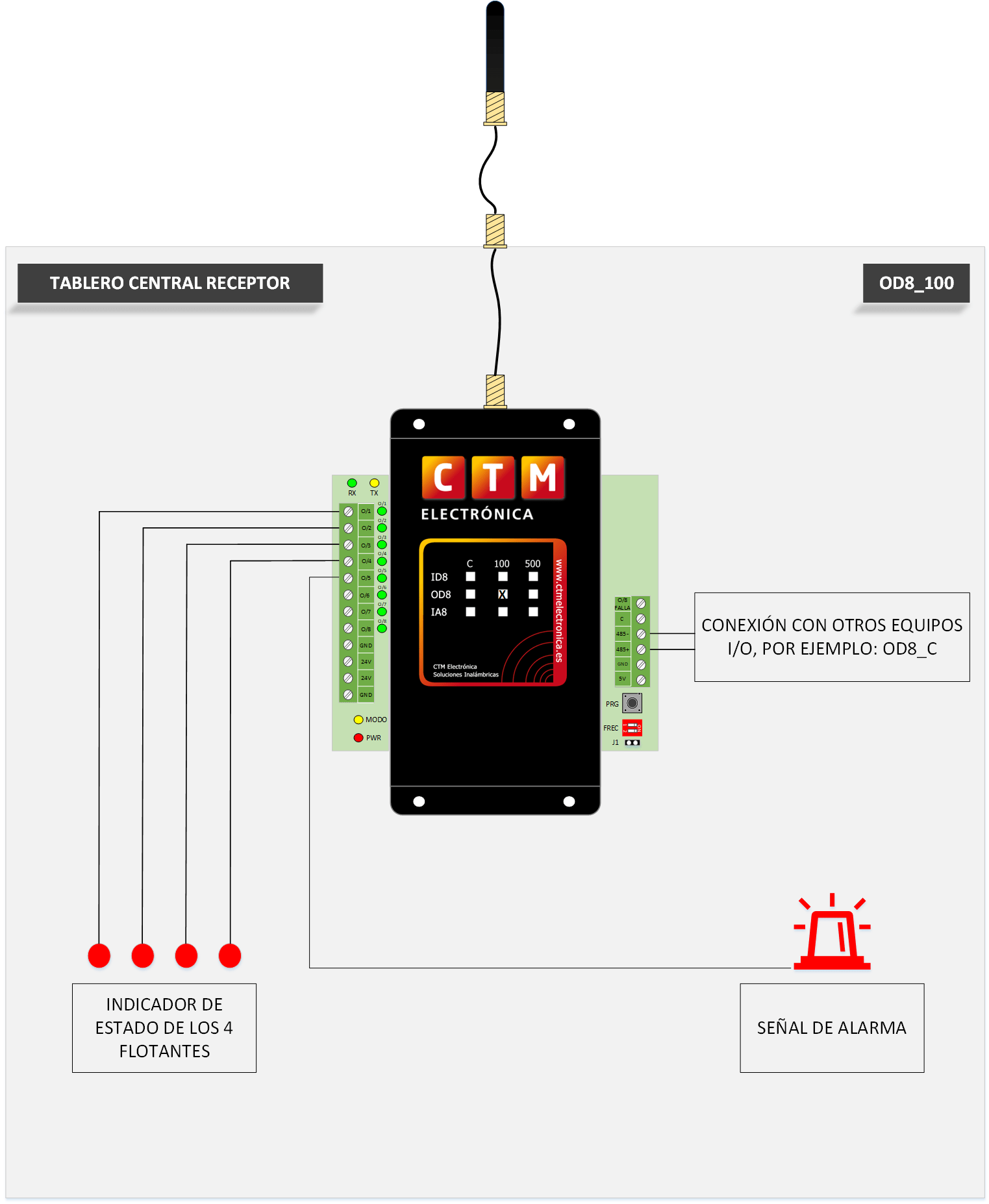

Conexiones del Cuadro Receptor
En el tablero receptor se instala un equipo OD8_100 o OD8_500, según la potencia requerida; ambos modelos cuentan con 8 salidas digitales.
En este caso, el equipo OD8 dispone de 4 salidas disponibles, al estar configurado para monitorizar dos puntos. Cabe destacar que el sistema es fácilmente ampliable, permitiendo añadir más transmisores remotos. Además, es posible conectar equipos OD8_C al puerto RS485 del OD8_100 para contar con más salidas digitales, sin necesidad de instalar radios o antenas adicionales.
