Telecontrol y telemetría de pozos de agua vía radiofrecuencia desde ordenador central
La supervisión y el control de pozos de agua a distancia es una necesidad creciente en explotaciones agrícolas, instalaciones rurales y redes de distribución. En zonas donde no se dispone de conexión a internet o red móvil, la radiofrecuencia (RF) se presenta como una alternativa fiable, robusta y eficiente.
En CTM Electrónica desarrollamos soluciones de telecontrol y telemetría inalámbrica que permiten gestionar en tiempo real el encendido de bombas, el monitoreo de niveles de agua o presiones, y la recopilación de datos, todo ello desde un ordenador central y sin necesidad de cableado físico entre los puntos remotos y la sala de control.
Ventajas del control inalámbrico de pozos desde Ordenador Central
- Monitoreo constante con alarmas tempranas
Permite detectar desvíos o fallas en tiempo real, facilitando una respuesta rápida y eficaz ante situaciones críticas. - Ahorro de tiempo y recursos
La información se actualiza automáticamente y en forma remota, eliminando la necesidad de desplazamientos para realizar verificaciones presenciales. - Reducción de costos operativos
Disminuye significativamente los gastos asociados a la recolección manual de datos, especialmente en zonas de difícil acceso o a gran distancia. - Datos seguros y confiables
La comunicación inalámbrica mediante RF asegura una transmisión estable y libre de interferencias, con registros precisos y trazables. - Instalación robusta y de bajo mantenimiento
Diseñado para operar en entornos exigentes, el sistema requiere muy poco mantenimiento y ofrece alta durabilidad operativa.
Equipamiento y componentes del sistema
Interfaces necesarias
Para llevar a cabo las acciones de comando remoto y medición de variables, el sistema requiere diferentes tipos de interfaces:
Entradas digitales: para detectar estados ON/OFF (por ejemplo, bombas encendidas/apagadas, válvulas abiertas/cerradas).
Entradas analógicas: para la lectura de sensores o transductores (nivel, presión, temperatura, caudal, etc.).
Salidas digitales: para ejecutar comandos sobre actuadores, como contactores, relés o válvulas.

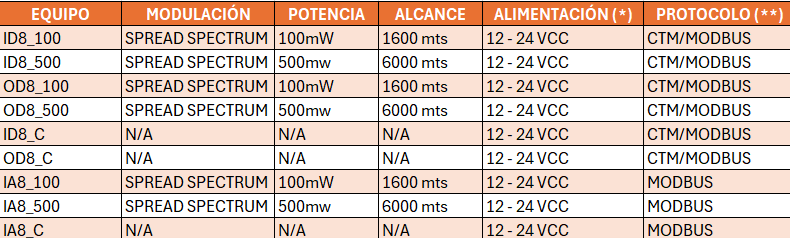

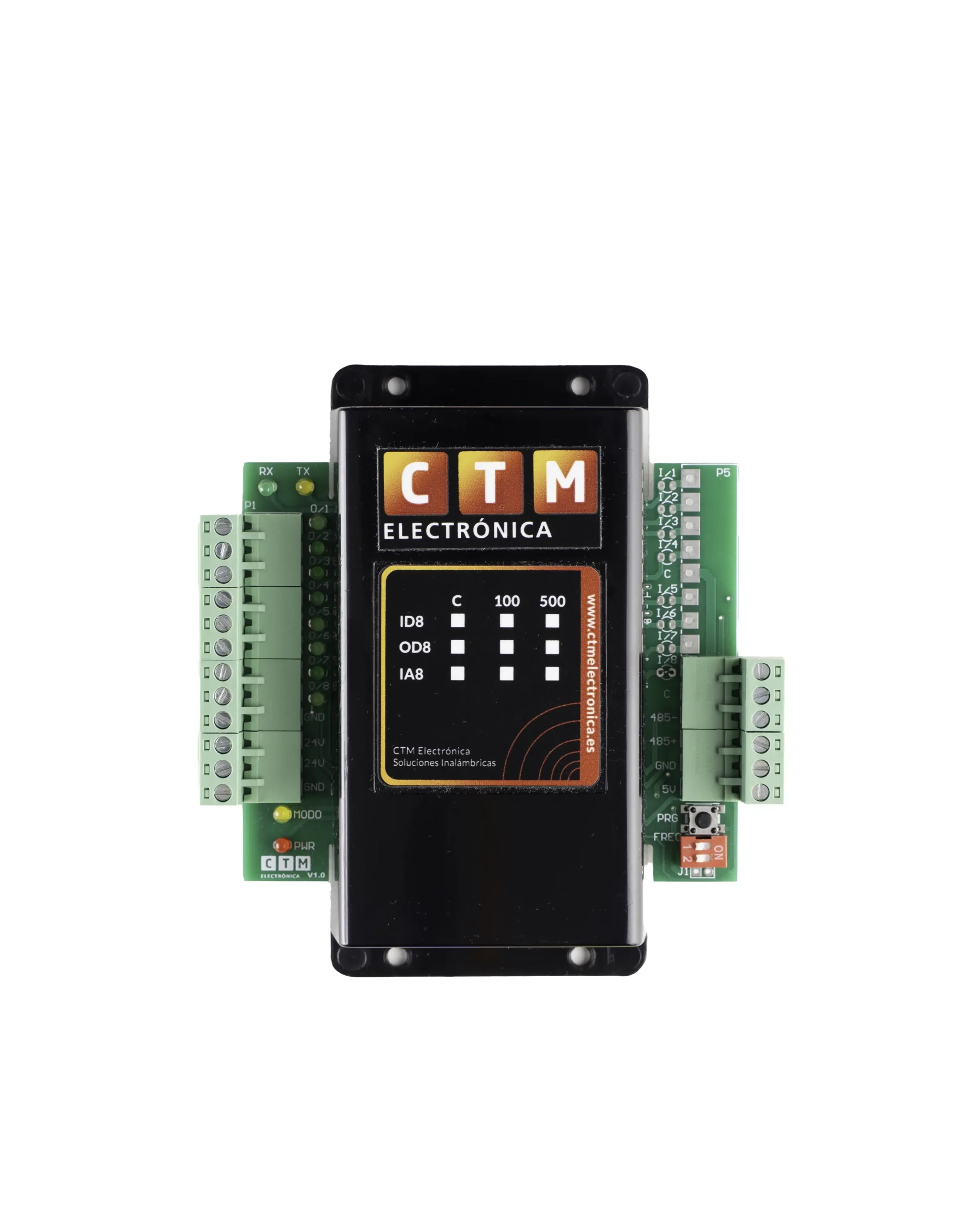

Módulos de Entradas/Salidas CTM
En CTM Electrónica disponemos de módulos específicos con entradas y salidas configurables y puerto de comunicación RS485, a través del cual se realiza tanto la lectura como el envío de datos.
El puerto RS485 es un estándar robusto y ampliamente utilizado en sistemas industriales, que permite la conexión en paralelo de hasta 10 módulos de I/O por cada red, lo que ofrece una solución escalable y flexible para proyectos de cualquier tamaño.
Ordenador y protocolo de comunicación
El protocolo es el lenguaje mediante el cual el ordenador se comunica con los equipos remotos. Los dispositivos de CTM Electrónica pueden configurarse con el protocolo Modbus, un estándar abierto y ampliamente utilizado en la industria.
Esto permite:
Integrarse fácilmente con la mayoría de los software SCADA, que ya lo incluyen de forma nativa.
Unificar equipos de distintos fabricantes dentro del mismo sistema, utilizando la misma red de radio y el mismo software.
Ejemplo de aplicación

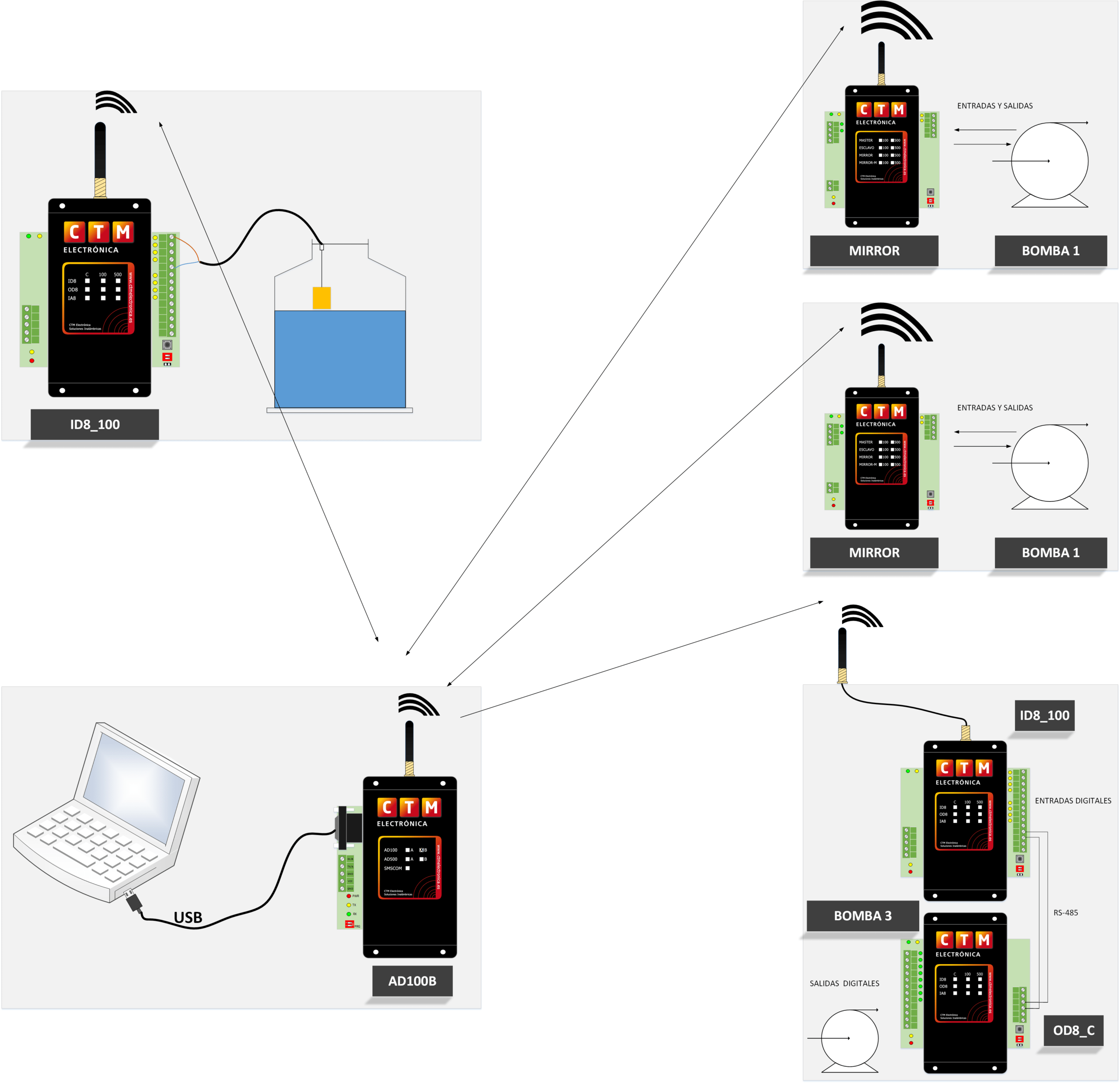

En la siguiente imagen se muestra una aplicación típica utilizando los equipos e interfaces previamente detallados.
En este ejemplo, un ordenador consulta de forma inalámbrica el estado de un tanque de agua y, en función de esta información, controla diversas bombas. Además, el ordenador puede recibir datos de cada una de las bombas.
La Bomba 3 requiere más entradas y salidas, por lo que se utilizan módulos con 8 entradas y 8 salidas.

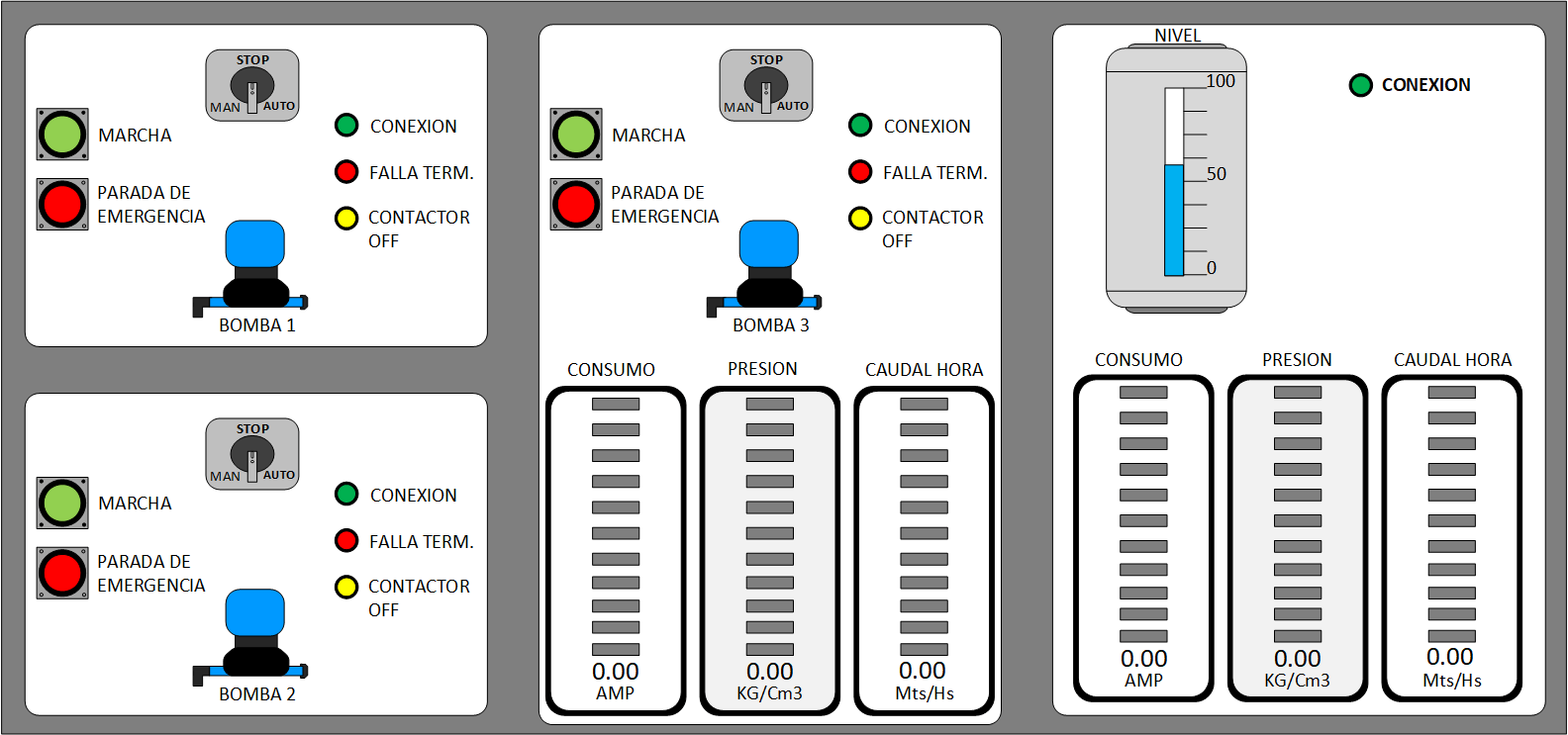

En el ordenador, se ejecuta un software tipo SCADA para el comando y monitoreo del sistema, mostrando interfaces como la siguiente:
