Control inalámbrico de electroválvulas en sistemas de riego
El control eficiente del riego es fundamental en explotaciones agrícolas, jardines extensos y sistemas automatizados. Sin embargo, el cableado entre el punto de control y las electroválvulas puede ser costoso, difícil de instalar y poco práctico en terrenos de gran extensión.
En CTM Electrónica ofrecemos una solución inalámbrica que permite activar y desactivar electroválvulas de riego a distancia, sin necesidad de obra ni instalaciones complicadas. El sistema está diseñado para entornos exigentes y garantiza una gestión del riego precisa, flexible y fiable desde un único punto de control.
Solución CTM
CTM Electrónica ha desarrollado una solución completa para eliminar el uso de cables en sistemas de riego. El sistema conecta el controlador de riego con las electroválvulas remotas mediante comunicación inalámbrica por radiofrecuencia, asegurando un funcionamiento eficiente, confiable y de bajo consumo.
¿Cómo funciona?
El controlador de riego indica cuándo abrir o cerrar cada válvula.
El sistema transmisor envía esa orden de forma inalámbrica a los receptores remotos, que activan las válvulas correspondientes.
Debido a la falta de energía eléctrica en el lugar donde se ubican las válvulas, el sistema está diseñado para operar con electroválvulas tipo Flip-Flop o Latch, que solo requieren energía durante un breve instante para cambiar de estado (abrir o cerrar).
Nuestras unidades cuentan con dos salidas por válvula, capaces de generar pulsos positivos o negativos de pocos milisegundos, lo que permite energizar el sistema con paneles solares de baja potencia, gracias al bajo consumo de nuestros equipos de RF.

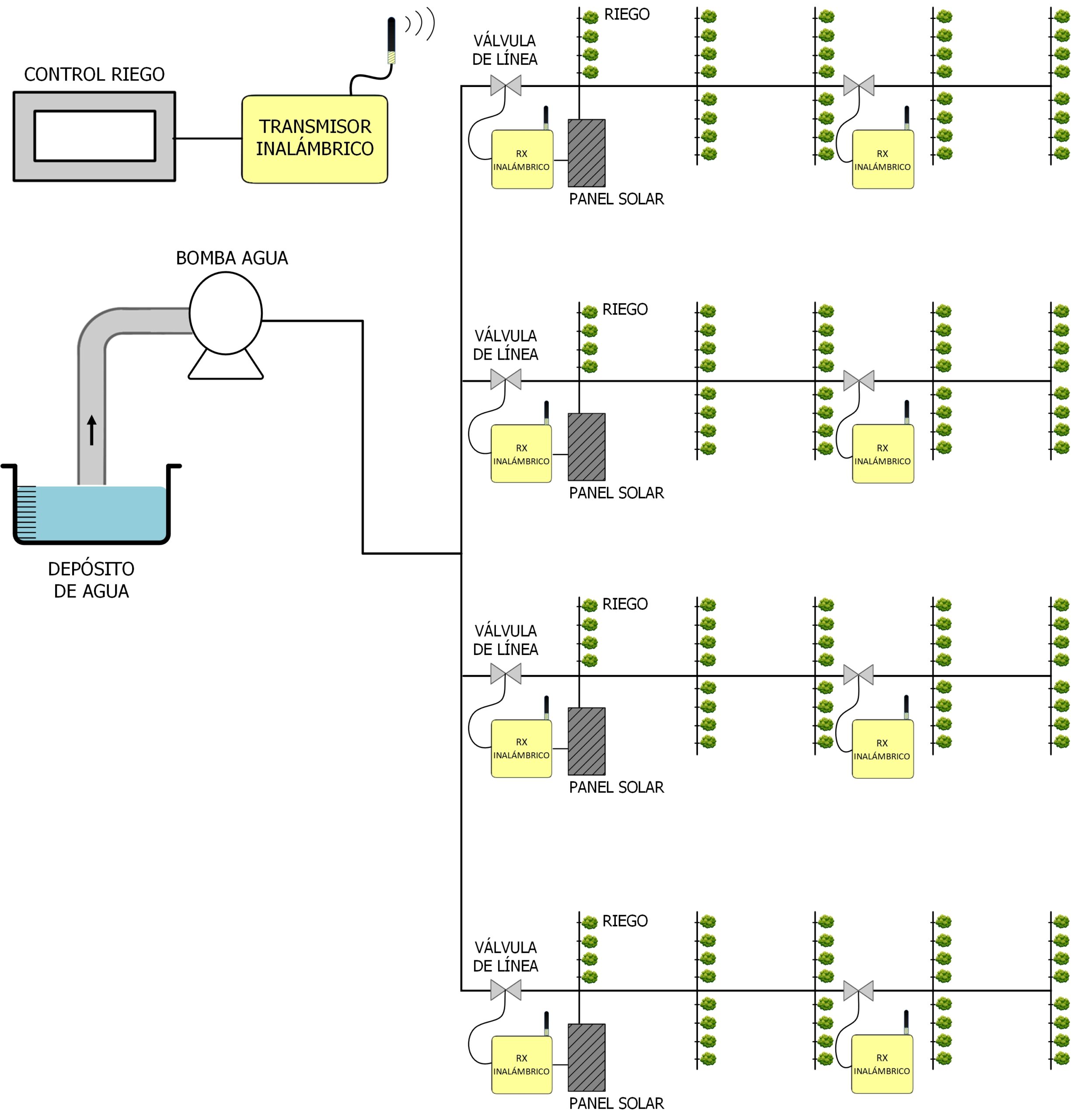

Topología del Sistema
Transmisor Inalámbrico
Incluye un ID8_100 que cuenta con 8 entradas digitales para recibir comandos del controlador de riego.
Cada ID8_100 controla hasta 8 válvulas y es posible conectar hasta 10 módulos ID8_C por cada controlador, permitiendo controlar hasta 80 válvulas de forma independiente.
Receptores Inalámbricos
Disponibles en versiones para 1, 4 u 8 válvulas, con 2, 8 o 16 salidas por relé respectivamente.
Al recibir una orden, el receptor activa el relé correspondiente y envía una respuesta de confirmación al transmisor.
Si no se recibe la confirmación, el sistema reintenta la comunicación. De persistir el fallo, se activa una salida de alarma que informa el error.
El sistema también realiza verificaciones periódicas del estado de comunicación para garantizar un funcionamiento continuo y seguro.
La comunicación se realiza en lazo cerrado, con sincronización automática y detección de fallos en tiempo real.
Alcance
El sistema puede operar a distancias de hasta 15 km sin repetidores, ideal para explotaciones agrícolas de gran extensión.

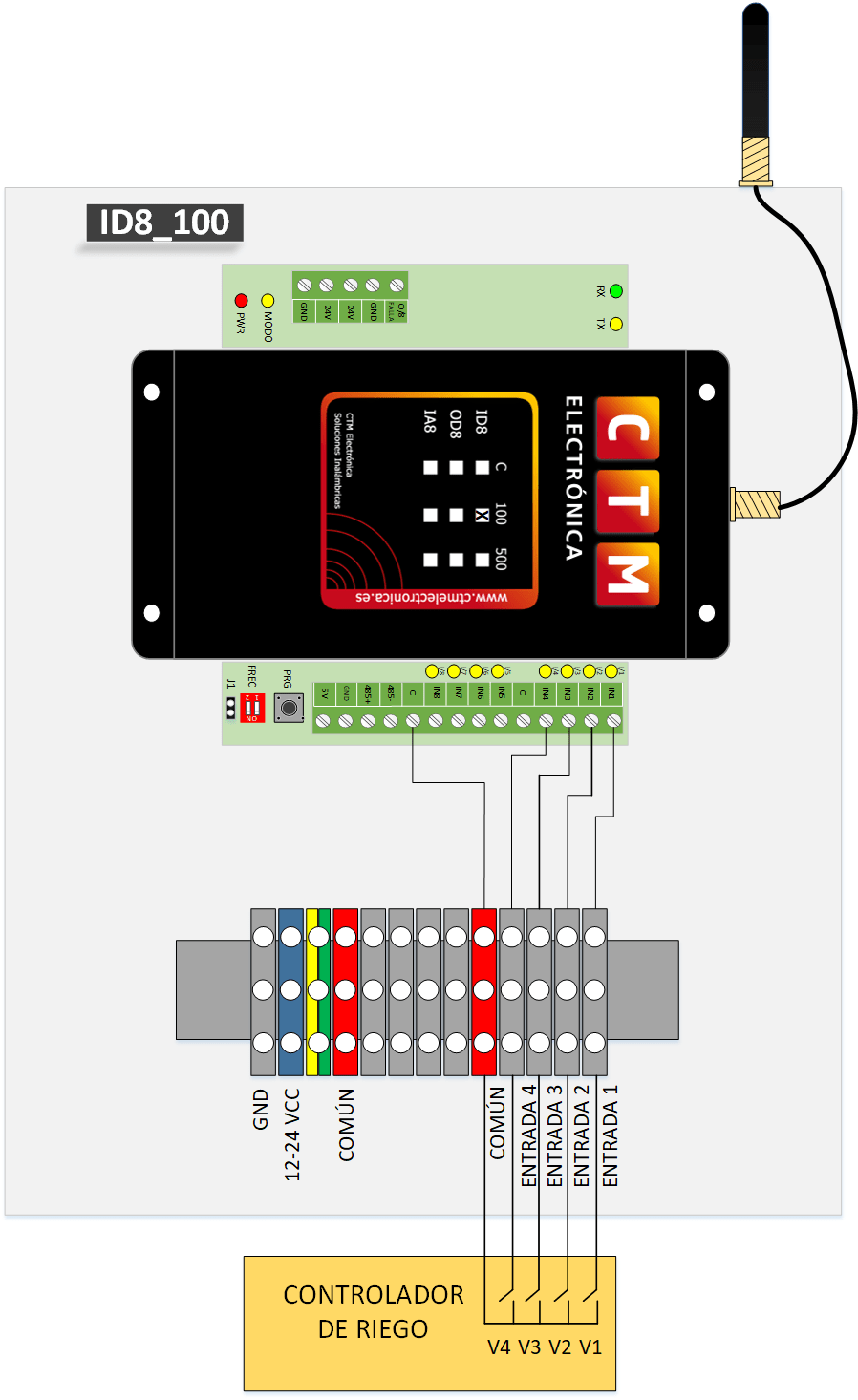

Ejemplo de aplicación: Cuadro Transmisor
Supongamos un sistema de riego que necesita manejar 4 válvulas remotas:
Se instala un cuadro transmisor con un módulo ID8_100.
El controlador de riego activa una entrada del ID8_100 mediante contacto seco.
El sistema envía la orden inalámbricamente a los receptores, que a su vez activan las válvulas.
El sistema queda preparado para escalar hasta 8 válvulas usando el mismo ID8, y mucho más si se agregan módulos adicionales.

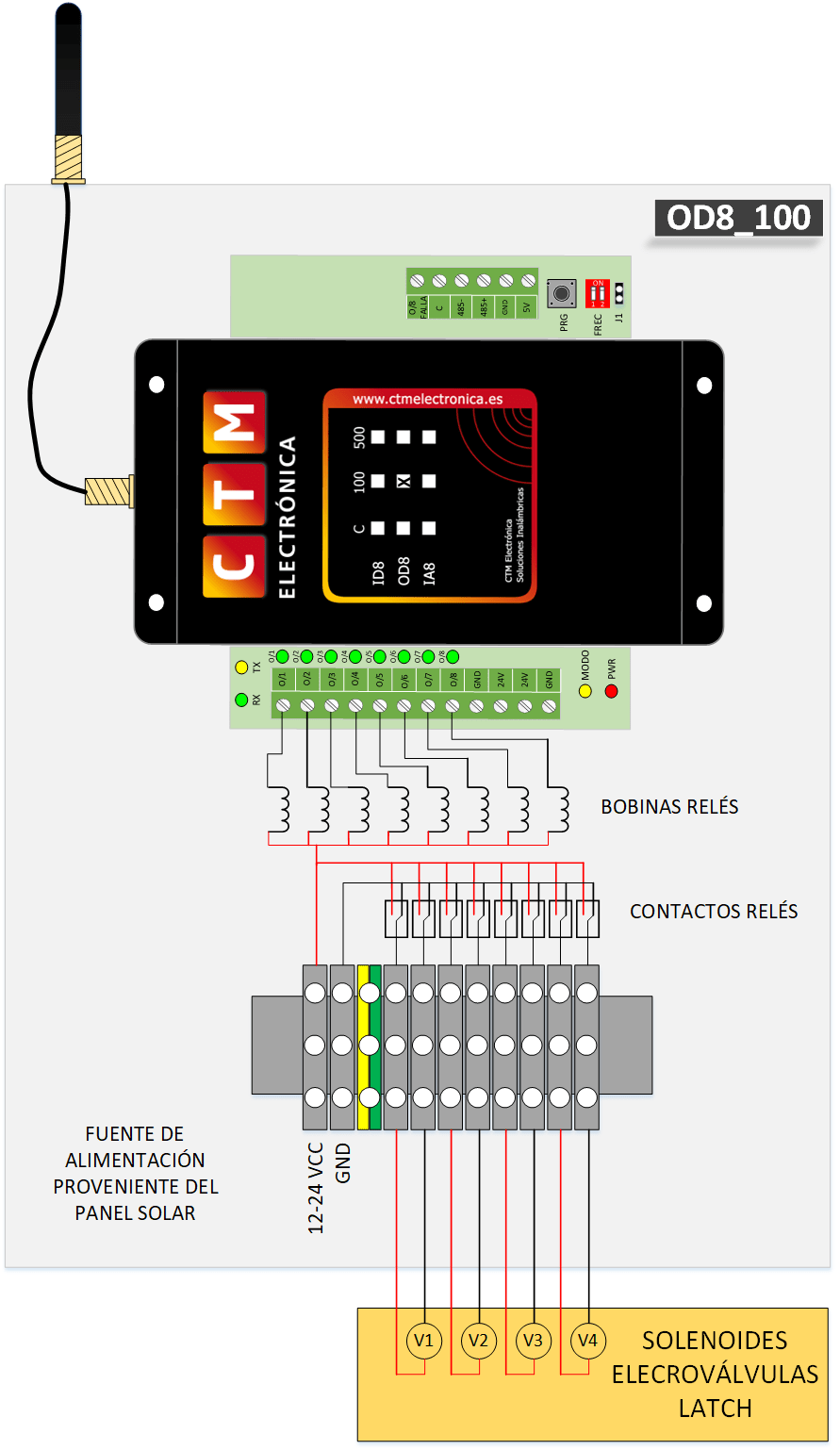

Cuadro Receptor
El Cuadro receptor está compuesto por un módulo OD8_100 que dispone de 8 saldas digitales, este equipo recibe las señales enviadas desde el transmisor a través de la antena. Este módulo decodifica la información recibida y activa la salida correspondiente, que controla la electroválvula asignada.
Las salidas del OD8_100 son transistorizadas, y se utilizan para activar relés externos. Estos relés se encargan de enviar un pulso de +12V o -12V al solenoide de la electroválvula tipo Latch, según se trate de una orden de apertura o cierre.
Cada pulso de salida tiene una duración de aproximadamente 500 ms, aunque este valor es configurable según las necesidades del sistema.
Secuencia de funcionamiento
Activación de una válvula (ej. Válvula 1):
- El controlador de riego cierra su contacto 1.
- La entrada 1 del módulo ID8_100 se activa.
- El ID8_100 envía el comando para activar la salida 1.
- El OD8_100 recibe la señal y activa la salida 1 durante 500 ms.
- La válvula 1 se abre.
Desactivación de la misma válvula:
- El controlador de riego abre su contacto 1.
- La entrada 1 del ID8_100 se desactiva.
- El ID8_100 envía el comando para activar la salida 2.
- El OD8_100 recibe la señal y activa la salida 2 durante 500 ms.
- La válvula 1 se cierra.
Este proceso puede ampliarse agregando más módulos de entradas (ID8_C) y salidas (OD8_C) para manejar un mayor número de válvulas u otras funciones de automatización.
