Activación remota de bomba de agua desde tanque o cisterna sin cables
El control remoto de bombas de agua desde tanques o cisternas es esencial para optimizar el suministro y evitar problemas como el funcionamiento en seco o el desbordamiento. Tradicionalmente, estos sistemas requieren cableado que puede ser costoso y complicado de instalar, especialmente en instalaciones dispersas o con difícil acceso.
En CTM Electrónica ofrecemos una solución inalámbrica que permite activar y desactivar la bomba de agua a distancia, garantizando un control eficiente y seguro sin necesidad de tender cables. Esta tecnología es ideal para aplicaciones agrícolas, industriales y domésticas, facilitando la gestión del agua y reduciendo costes de mantenimiento.
Sistema Bidireccional y Autónomo con Alerta de Fallos
Nuestro sistema Master-Esclavo opera de manera bidireccional, permitiendo que tanto el módulo Maestro como el Esclavo mantengan comunicación en ambas direcciones. Esta característica no solo garantiza un control más confiable, sino también la autodetección de fallos.
Si el Maestro detecta una pérdida de comunicación con el Esclavo, activa automáticamente una alarma, la cual puede conectarse a sistemas externos, como el SMSCOM de CTM Electrónica. Este dispositivo envía un mensaje de texto (SMS) al personal designado, informando sobre la situación en tiempo real.
Gracias a esta función, el sistema es autónomo, confiable y requiere mínimo mantenimiento.
Alcance y Flexibilidad de Instalación
La tecnología LoRa ofrece una excelente cobertura de comunicación:
- Hasta 40 km en condiciones de línea de vista directa.
- Hasta 15 km en entornos con obstáculos o interferencias.
Además, no es necesario que las antenas tengan línea de vista directa, lo que facilita la instalación en terrenos irregulares o con obstáculos naturales. La combinación correcta entre la potencia del equipo y el tipo de antena asegura un funcionamiento óptimo adaptado a cada necesidad.
¿No está seguro de qué configuración elegir?
Contáctenos, indíquenos los puntos que desea conectar y con gusto lo asesoraremos para diseñar la solución ideal con los elementos necesarios.

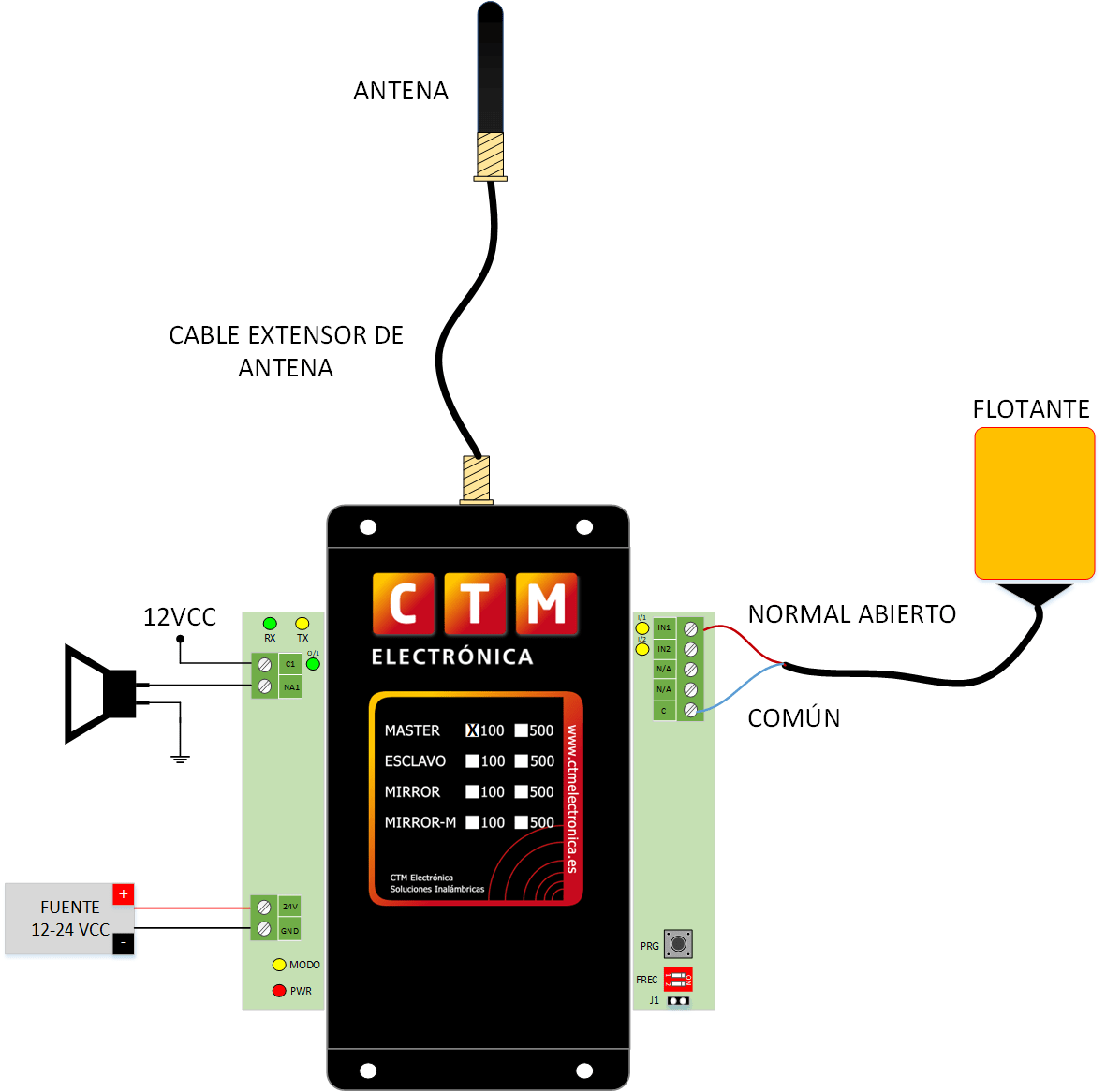

Conexiones Equipo Maestro
Instalación y Conexiones del Sistema Master-Esclavo
Alimentación
El sistema requiere una fuente de alimentación de 12 o 24 VCC, con una capacidad mínima de 1 Amper. Es fundamental asegurarse de que la fuente sea estable y confiable para garantizar el funcionamiento correcto del equipo.
Conexión del Flotante
El flotante debe conectarse a la entrada del módulo Maestro. Generalmente, los flotantes tienen tres cables:
- Común (COM)
- Normalmente Abierto (NA)
- Normalmente Cerrado (NC)
Para esta aplicación, utilizaremos los cables COM y NA. La conexión debe seguir el esquema proporcionado en la figura correspondiente.
Salida de Alarma
El relé de salida del módulo Maestro puede configurarse para activar una sirena, un indicador luminoso o un equipo externo, como el SMSCOM de CTM Electrónica, que envía notificaciones por SMS en caso de pérdida de comunicación con el Esclavo. Esta salida es opcional y puede dejarse sin uso si no se requiere alarma adicional.
Antena y Ubicación
La antena puede enroscarse directamente al equipo, pero se recomienda usar un cable coaxial extensor para colocarla en un lugar más alto o despejado. Esto maximiza el alcance y la calidad de la señal, especialmente en entornos con obstáculos o interferencias.
Canal Adicional
El sistema cuenta con una entrada adicional que no se utiliza en esta aplicación, pero está disponible como canal extra para futuras ampliaciones o usos adicionales del sistema.

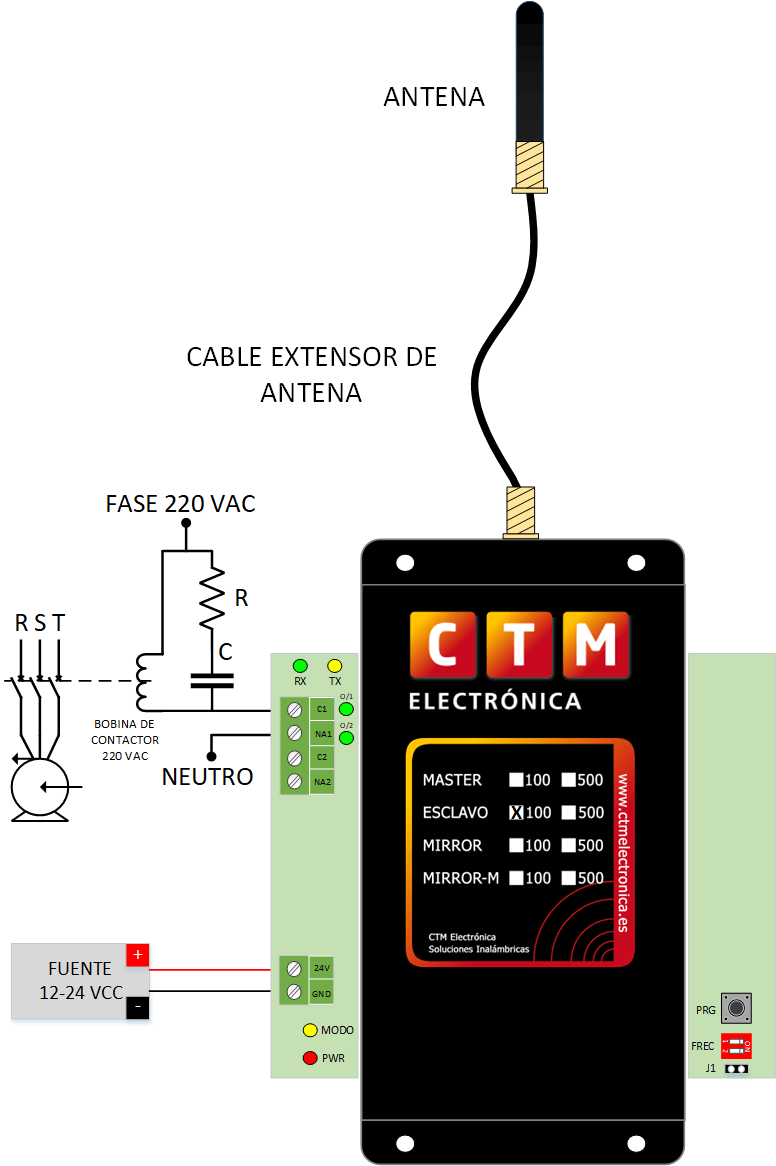

Conexiones Equipo Esclavo
Conexiones del Módulo Esclavo y Recomendaciones de Instalación
Alimentación y Antena
El módulo Esclavo sigue las mismas especificaciones de alimentación y antena que el Maestro:
Alimentación: 12 o 24 VCC, con fuente externa de al menos 1 Amper.
Antena: Se recomienda usar un cable coaxial extensor para colocar la antena en una posición estratégica, lo que optimiza la señal.
Salida de Relé
Para el control de la bomba, se utiliza el relé del canal A, específicamente los bornes 1 (común) y 2 (normalmente abierto) del relé interno. Este contacto seco permite manejar diferentes tipos de cargas eléctricas.
En el ejemplo mostrado:
El relé activa la bobina de un contactor trifásico de 220 VCA, que comanda directamente la bomba.
La bobina puede ser de cualquier tensión (24 VCA, 24 VCC, etc.), ya que el contacto del relé solo cierra el circuito sin suministrar energía.
Protección de Contactos – Red Snubber
Para proteger el relé contra ruidos eléctricos, arcos y sobretensiones, se recomienda instalar una red snubber (combinación de condensador y resistencia) en paralelo con la bobina del contactor. Los valores sugeridos son:
Condensador: 0,1 µF – 400 V
Resistencia: 100 ohm – 2 W
Esta protección mejora la durabilidad del sistema y fiabilidad del contacto.
Compatibilidad con Diferentes Circuitos de Potencia
El módulo Esclavo es compatible con diferentes circuitos de potencia, adaptándose a sistemas monofásicos, trifásicos o de corriente continua, siempre que estos sean compatibles con la salida de relé.
Recomendaciones de Instalación
Ambos módulos (Maestro y Esclavo) deben ser instalados dentro de gabinetes estancos para proteger los equipos de humedad, polvo e insectos. Se recomienda seguir estas prácticas:
Utilizar prensaestopas en todos los orificios de entrada de cableado.
Sellar con silicona (tipo Fastix) cualquier posible entrada de humedad.
Estas recomendaciones aseguran un funcionamiento confiable y prolongan la vida útil del sistema, incluso en ambientes exigentes.
Beneficios
- Aprovechamiento eficiente del agua: Optimiza el uso del recurso, evitando el desperdicio.
- Instalación sencilla: El sistema es fácil de configurar y poner en marcha.
- Bajo mantenimiento: Requiere mínima intervención y es de fácil operación.
- Escalabilidad: Posibilidad de agregar nuevas bombas o reubicar el sistema de forma autónoma.
- Monitoreo constante: Permite asegurar el funcionamiento correcto y detectar posibles fallas a tiempo.
