TRANSCEPTOR RF PARA SEÑAL 4-20 mA LORA
Descripción

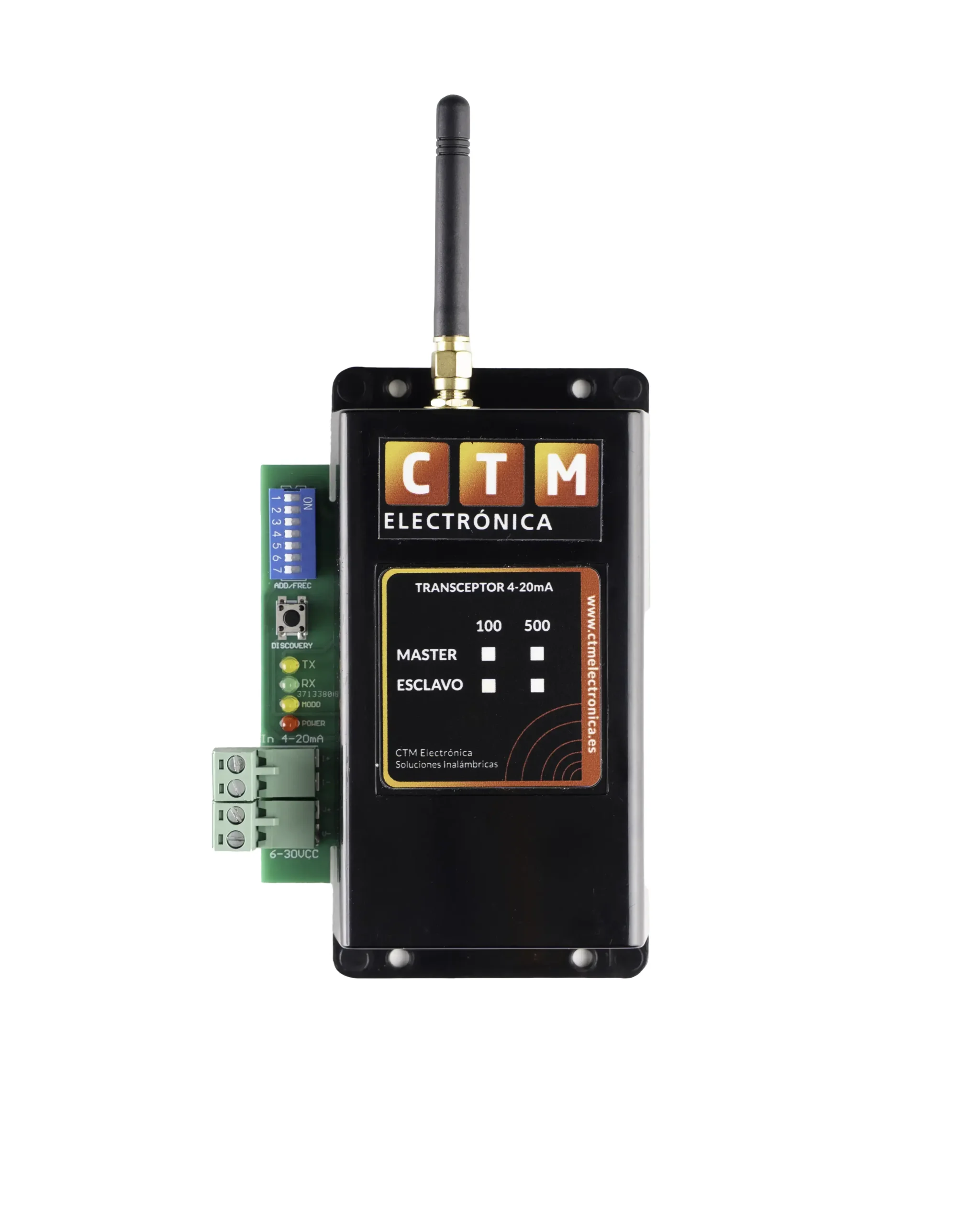

Sistema de Transceptores Inalámbricos 4-20mA – Master/Esclavo
Nuestro sistema de transceptores inalámbricos permite la transmisión remota de señales analógicas 4-20mA sin necesidad de cableado. Diseñado para aplicaciones industriales, este sistema digitaliza la señal del sensor conectado al módulo Esclavo y la transmite mediante comunicación RF LoRa al módulo Master. El Master convierte la señal nuevamente en una corriente analógica, replicando con precisión la salida original del sensor.
Manual de Uso – Transceptor 4-20mA
El sistema admite dos modos de operación:
Punto a punto: comunicación entre un Master y un solo Esclavo.
Multipunto: un Master puede recibir señales de hasta 16 Esclavos simultáneamente.
Para transmitir la señal de un único sensor hacia un PLC, se debe configurar manualmente la dirección del dispositivo Master para que coincida con la dirección seleccionada en el dip switch del Esclavo correspondiente.
Modo Multipunto – Comunicación por Consulta
Cuando se requiere transmitir señales desde múltiples puntos, el sistema opera en modo multipunto mediante consulta. En este modo, el Master interroga individualmente a cada Esclavo para obtener su valor de corriente, según la selección realizada por el usuario.
El Master dispone de una única salida de corriente, la cual está multiplexada. A través de sus entradas digitales de control, es posible seleccionar qué Esclavo se desea consultar, permitiendo así que el Master reproduzca en su salida la señal correspondiente al sensor conectado a ese Esclavo
