TUNEL RF PUNTO A PUNTO
Descripción
Sistema Punto a Punto – Transmisión de Señales Digitales
El sistema Punto a Punto está diseñado para transmitir hasta 2 señales digitales entre dos ubicaciones, y es ideal para el control remoto de una amplia variedad de equipos eléctricos o electrónicos. Algunas de sus aplicaciones más comunes incluyen:
Encendido remoto de bombas de agua
Repetición de señales de alarma
Comando a distancia de motores y otros sistemas eléctricos
Disponemos de dos versiones, diferenciadas por su potencia de transmisión, que se seleccionan según la distancia y las condiciones del entorno:
100 mW: Para distancias cortas y entornos favorables
500 mW: Para distancias mayores o condiciones geográficas más exigentes
Manual de Uso:
[MASTER/ESCLAVO]
Sistema MASTER/ESCLAVO – Comunicación Simple y Eficiente
La configuración Master/Esclavo es perfecta para aplicaciones sencillas donde se requiere enviar una señal digital de un punto a otro.
El envío de señales puede realizarse:
Manualmente, mediante controles remotos
Automáticamente, activando entradas digitales conectadas a sensores, pulsadores u otros dispositivos

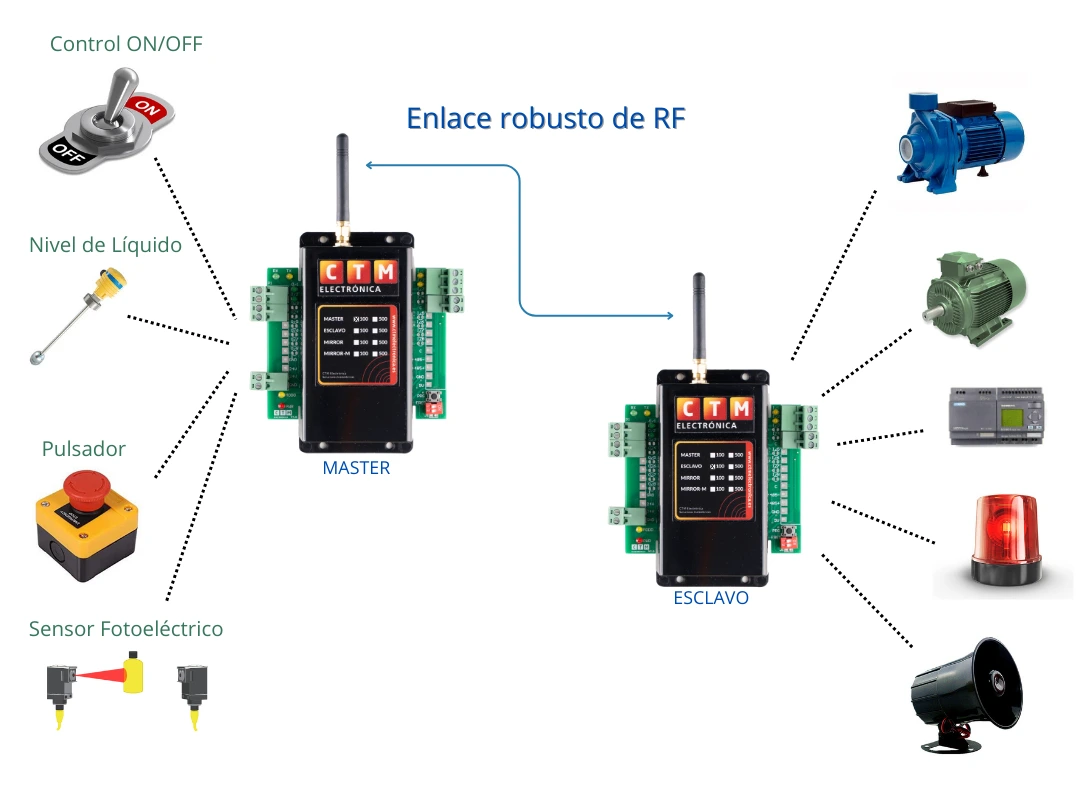

A continuación, se presentan algunos ejemplos gráficos de las aplicaciones posibles con este sistema:
Funcionamiento del Sistema MASTER/ESCLAVO
El sistema se compone de dos unidades:
MASTER (Transmisor)
ESCLAVO (Receptor)
Entradas del MASTER
El equipo MASTER cuenta con 2 entradas digitales independientes, a las que pueden conectarse diversos dispositivos que generen señales ON/OFF, tales como:
Fines de carrera
Sensores flotantes
Pulsadores manuales (NA o NC)
Contactos auxiliares de relés o contactores
Sensores con salida PNP o NPN
Reed switches

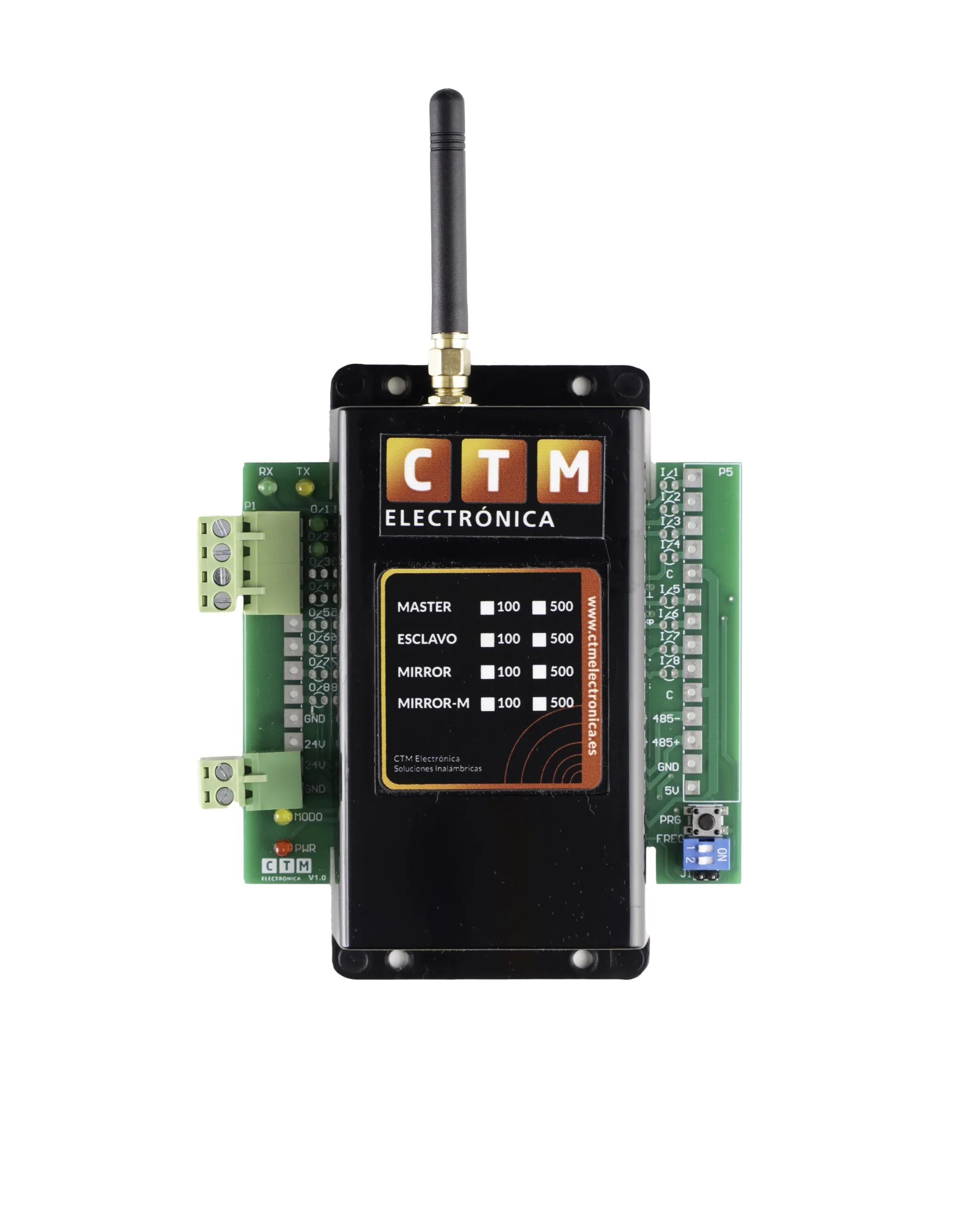

Salidas del ESCLAVO
El ESCLAVO dispone de 2 salidas por relé, que actúan como inversores simples. Estas salidas replican el estado de las entradas del MASTER y pueden utilizarse para comandar:
Bombas
Motores
Sirenas
Sistemas de iluminación
Cualquier otro dispositivo eléctrico o electrónico
Confirmación de Comando y Seguridad
Una vez que el ESCLAVO recibe el comando, envía una señal de reconocimiento al MASTER.
Si el MASTER no recibe esta confirmación, reintentará el envío hasta 10 veces.
En caso de no obtener respuesta, se generará automáticamente una señal de alarma, asegurando la confiabilidad del sistema.
