Comando y monitorización inalámbrica de estaciones de bombeo y bombas de agua
Los sistemas inalámbricos de entradas y salidas (I/O) permiten controlar y gestionar bombas de agua de forma remota y eficiente, sin necesidad de cableado extenso. Esta tecnología facilita la automatización y supervisión en instalaciones agrícolas, industriales y urbanas, ofreciendo una solución flexible y económica para el control y mando de bombas en diferentes entornos.
Gracias a la comunicación inalámbrica, es posible aumentar la seguridad y optimizar el consumo energético, al tiempo que se simplifica la instalación y mantenimiento de los sistemas de bombeo.
Sistemas inalámbricos de entradas y salidas para control y mando de bombas de agua

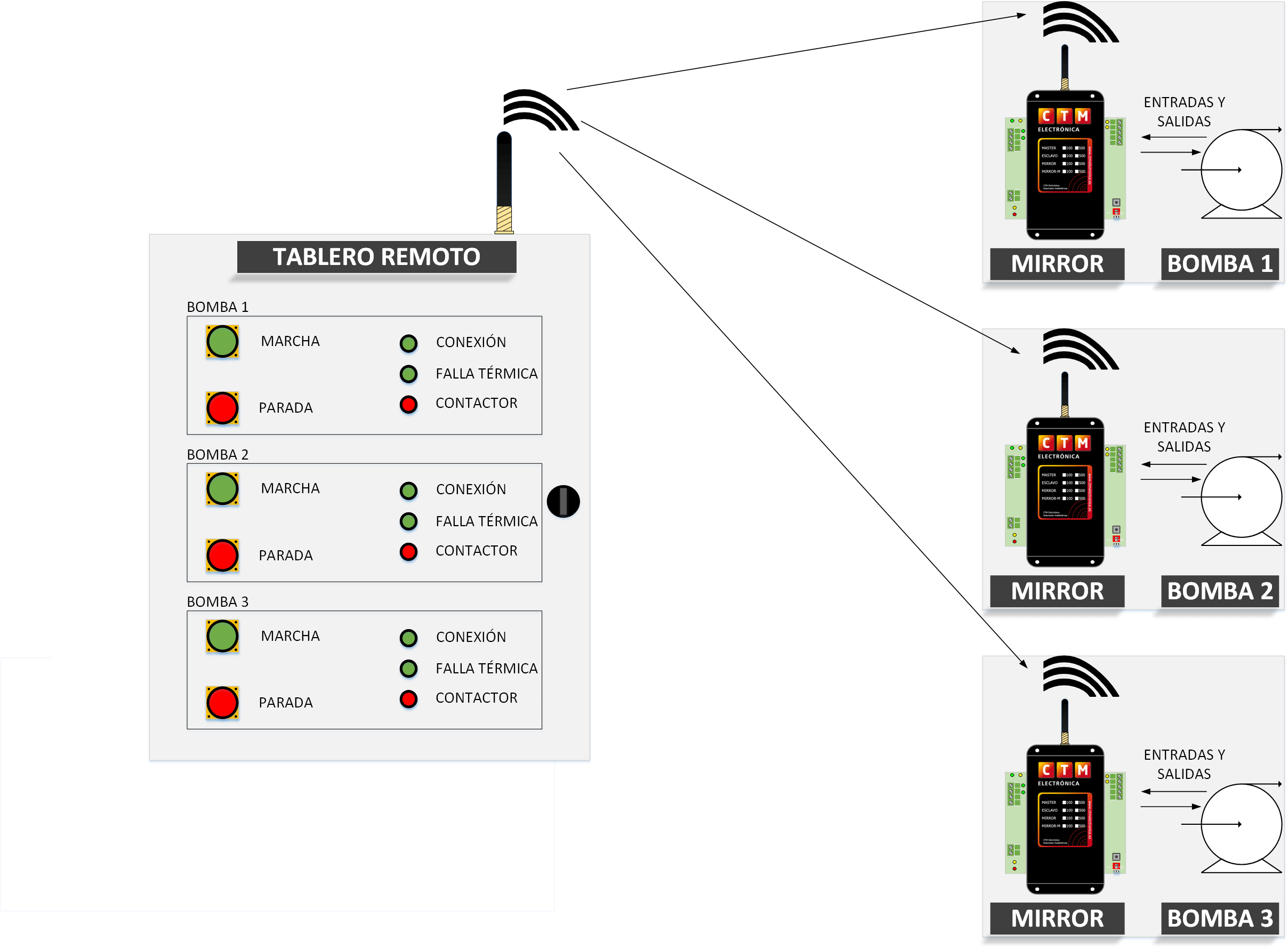

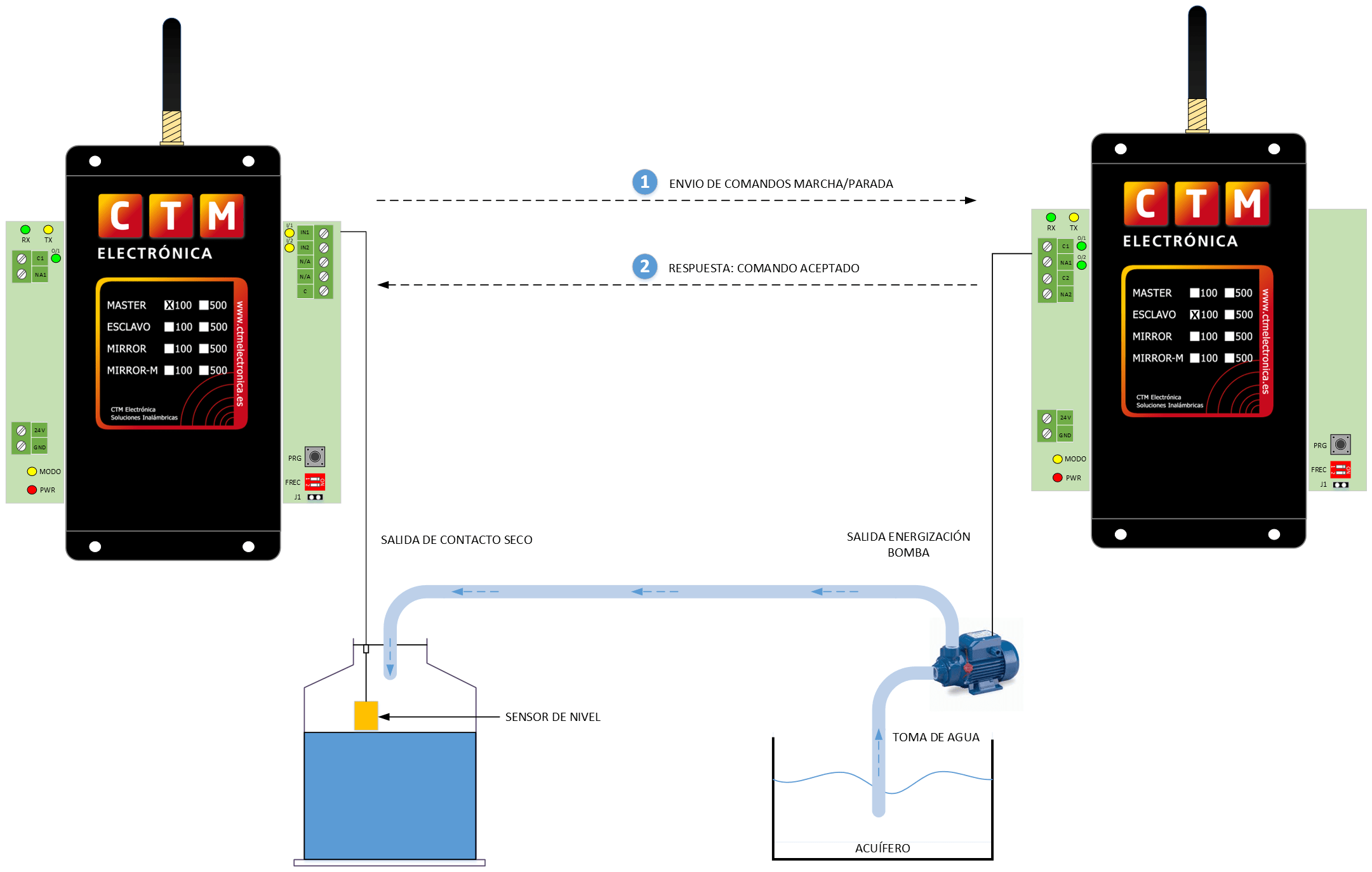

Ejemplo 1 : Sistema básico Punto/Punto:
Ejemplo 2: Sistema punto multipunto sin repetidor:
Puede ser configurado para que según el nivel del tanque arranquen 1 o 2 bombas. También se puede utilizar un solo nivel de tanque que haga arrancar a ambas bombas de forma simultánea.
NOTA: se puede hacer arrancar uno u otra según el día para que trabajen de forma pareja.
Ejemplo 3: Punto Multipunto controlado por un ordenador:
En este sistema, controlamos manualmente cada bomba de forma independiente mediante un software instalado en un ordenador, ya que cada tablero dispone de un contacto para cada bomba. Aunque hay un total de 15 bombas repartidas entre 3 equipos de radio, podemos gestionarlas gracias a la incorporación de salidas modulares.
En este ejemplo, podemos observar que la antena C no tiene alcance directo hasta el ordenador, por lo que utilizaremos el tablero B como repetidor para garantizar la comunicación. Desde el ordenador, no solo controlamos la activación de las bombas, sino que también podemos monitorizar su estado a través de las entradas ID-8 de cada tablero.
Nota: Este sistema también puede implementarse utilizando un PLC o un cuadro de control con luces y pulsadores en lugar del ordenador.
Los enlaces desarrollados por CTM son robustos y tienen funciones de autochequeo de funcionamiento, con programación de señales de alerta. Utilizando diferentes antenas, repetidores, y potencias de transmisión se pueden lograr alcances desde 500mts hasta 20Km.
Las topologías mostradas son solo a modo de ejemplo, por lo que si su aplicación no se encuentra dentro de los mismos comuníquese con un ingeniero de CTM para que lo asesore en su aplicación particular.
NOTA: los símbolos utilizados para las antenas son a titulo ilustrativo. El tipo de antena , altura , cable, junto con la potencia de los equipos a utilizar se determina en función de la distancia, obstáculo y desniveles del terreno. Para la determinación de los mismos contactese con un ingeniero de CTM.
